一，概述
    FD型冷卻塔減速機，屬于漸開線2K-H行星傳動的類型，具有結構緊湊，重量輕，密封性能好，承載力強，效率高，外型美觀，維修方便等特點。因本機屬硬齒面行星齒輪傳動，故需加入N320( GB5903-86)中負荷齒輪油方可運行。
    該系列減速機符合《FD型減速機O/CJ01 -91標準》。其噪聲值低于玻璃鋼冷卻塔國家標準( GB7190.1-1997)的噪聲指標。
二、減速機適用范圍
    適用于中、小型玻璃鋼冷卻塔，冷卻水量lOOOT/h以下1 500r/min，環境溫度-400C—450C，工作溫度不超過850C
三、FD型減速機主要參數及配套考表

減速機型號	配套電機			減速機轉速r/min	配套塔型t/h		配套風機		噪聲值dB(A)		整機質量（Kg）
	型號	功率	電流A		普通	低噪音	普通	低噪音	工業塔	低噪音塔
FD132	y132S-6	3	7.2	165	100	100	24#G	20#D	58-61	55-58	132
				210			18#G	18#D	59-62	55.5-58.5
	y132M1-6	4	9.4	165	125	125	28#G	20#D	59-62	55.5-58.5	148
				210		150	24#G	18#D	60-63	56.5-59.5
	y132M2-6	5.5	12.6	165		200		28#D	60-63	56.5-59.5	156
				210	150		28#G	24#D	61-64	57.5-60.5
	y132S-4	5.5	11.6	210/250	150	200	24#G	20#D	62-65		132
				320			20#G		63-66	59.5-62.5
	y132M-4	7.5	15.4	210/250	250	250		28#D	63-66	59.5-62.5	141
				320	200		24#G		64-67
FD160	y160M2-8	5.5	13.3	125		200		34#D		56-59	222
	y160L-8	7.5	17.0	125		300		38#D		56.5-59.5	228
	y160M-6	7.5	17.0	165		200		34#D	62-65	57.5-60.5	220
				210	250	200	28#G	28#D	63-66	58.5-61.5
	y160L-6	11	24.6	165	300	350	34#G	38#D	63-66	58-61	242
				210				34#D	64-67	59-62
	y160M-4	11	22.6	210/250	350		32#G		65-68	60-63	223
				320			28#G		66-69
	y160L-4	15	30.3	210/250	400		34#G		66-69		238
				320			32#G		67-70
FD180	y180L-8	11	25.1	125		400		40#D		58-61	288
	y180L-6	11	31.6	165				40#D		59-62
				210	400		38#G	38#D	67-70	60.5-63.5
	y180M-4	18.5	35.9	210/250	500		38#G		67-70		268
				320			34#G		68-71
	y180L-4	22	42.5	210/250	600		42#G		68-71		288
FD200	y200-8	15	34.1	125		500		50#D		59-62	359
	y200L1-6	18.5	37.5	165	500	600		42#D	66-69	61-64	389
				210			42#G	40#D	67-70	62-65
	Yy200L2-6	22	44.6	165		700		50#D	67-70	62-65	399
				210	600		47#G		68-71	63-66
FD225	y225S-8	18.5	41.3	125		800		50#D		61-64	472
	y225M-8	22	47.6	125		800		60#D		61-64	508
	y225M-6	30	59.5	165	800			60#D	68-71	63-66	508
				210					69-72	64-67
	y225M-6	30	59.5	125		900		60#D		6-68	516
FD250	y225S-4	37	69.8	190		1000	60#G		70-73		516
	y220M-6	37	72	125/160		1000				68-70	536

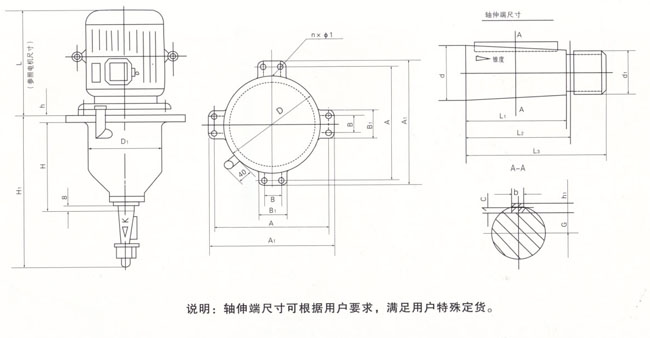

減速機外形及安裝尺寸
電機機座號	減速機基座號	H1 (mm)	H (mm)	h (mm)	D1 (mm)	D (mm)	A (mm)	A1 (mm)	B (mm)	B1 (mm)	n×φ1 (mm)	錐度 (mm)	d (mm)	L1 (mm)	L2 (mm)	L3 (mm)	d1 (mm)	b (mm)	h1 (mm)	t (mm)	G (mm)
Y132	V55	650	419	30	245	300	340	380	60	100	8×15	1：10	55	115	120	170	M36×2	16	10	6	18.6
Y160	V56	690	441	30	285	350	390	430	60	100	8×19	1：10	60	115	120	187	M42×2	18	11	7	20.1
Y180
Y200	V57	730	463	35	340	400	450	490	80	120	8×19	1：10	70	115	120	184	M52×2	20	12	7.5	24.6
Y225	V58	820	525	35	390	450	500	540	80	120	8×19	1：20	80	135	140	202	M56×2	22	14	9	29.3
	V59	912	597	40	490	550	600	650	100	140	8×19	1：20	80	135	140	202	M56×2	22	14	9	29.3
Y250	V59	912	597	40	490	550	600	650	100	140	8×19	1：20	80	135	140	202	M56×2	22	14	9	29.3
